新製品の紹介です。

新５００円に対応機種追加しました。
(M202タイプ)
Monitor Unit(モニターユニット）

コインタイマー本体と通信にて各種の操作が出来ます。
下記よりパンフレットを確認してください。

ユーザー様のご要望で、下記のタイプが勢ぞろい！！

各機種の動作時間とコイン枚数の変更の仕方について
型式 パンフレット 外観図
M730W-D壁掛けタイプ　製造中止予定品 M730W-D-P壁掛けタイプ M730W D壁掛けタイプ外形図
 Monitor Unit (モニターユニット) M730W-D-P壁掛けタイプ M730W-D-P壁掛けタイプ
 M202W-D-P壁掛けタイプ電子セレクター搭載  M730W-D-P壁掛けタイプ  M730W-D-P壁掛けタイプ
 M202W-D壁掛けタイプ電子セレクター搭載  M730W-D-P壁掛けタイプ  M730W-D-P壁掛けタイプ
 M202S-D-P据置きタイプ電子セレクター搭載  M730W-D-P壁掛けタイプ  M730W-D-P壁掛けタイプ
 M202S-D据置きタイプ電子セレクター搭載  M730W-D-P壁掛けタイプ  M730W-D-P壁掛けタイプ
 M730A/B-W-D-P-M壁掛けタイプ (モニターユニット対応) M730W-D-P壁掛けタイプ M730W-D-P壁掛けタイプ
 M730A/B-W-D-M壁掛けタイプ (モニターユニット対応) M730W-D-P壁掛けタイプ M730W-D-P壁掛けタイプ
 M730A/B-S-D-P-M据置けタイプ (モニターユニット対応) M730W-D-P壁掛けタイプ M730W-D-P壁掛けタイプ
 M730A/B-S-D-M据置けタイプ (モニターユニット対応) M730W-D-P壁掛けタイプ M730W-D-P壁掛けタイプ
 ADD-FT−Ｓ−Ｄ据置きタイプ電子セレクター搭載製造中止品 M730W-D-P壁掛けタイプ M730W-D-P壁掛けタイプ
M652W-D-P壁掛けタイプ電子セレクター搭載製造中止品 M651W-D-P M730W-D-P壁掛けタイプ
M652W-D壁掛けタイプ電子セレクター搭載製造中止品 M730W-D-P壁掛けタイプ M730W-D-P壁掛けタイプ
M652S-D-P据置きタイプ電子セレクター搭載 製造中止品 M730W-D-P壁掛けタイプ M730W-D-P壁掛けタイプ
M652S-D据置きタイプ電子セレクター搭載 製造中止品 M730W-D-P壁掛けタイプ M730W-D-P壁掛けタイプ
M730A/B-W-D-P壁掛けタイプ M730AB-W-D-P M730AB-W-D-P外観図
M730A/B-W-D 壁掛けタイプ　 M730AB-W-D M730S-D外形図
M730A/B-S-D-P据置タイプ M730AB-W-D M730AB-W-D
M730A/B-S-D据置タイプ M730AB-W-D M730AB-W-D
M730S-D-P　据え置きタイプ（壁掛け兼用）製造中止予定品 M730S-D M730S-D外形図
M730S-D　据え置きタイプ（壁掛け兼用)製造中止予定品 M730S-D M730S-D
M757W-D　壁掛けタイプ製造中止予定品 M757WD W757WD外観図
M730W-D-P 壁掛けタイプ　製造中止予定品 M757W-CNT-D M757W-CNT-D

参考に実施例もご覧下さい。

多くのお客様より、お問い合わせ頂きコインタイマーの必要性を感じ、今回新たに制御回路の開発を進めています。

お客様の要望を多数お聞きして、仕様に盛り込みました。

Bタイプの制御基板をマイコン化し、多機能、高精度の商品となっています。

写真は標準品のM730W_Dです。
 　


プログラマブル・コインタイマーは、量産にも対応できるよう生産ラインは協力会社の誠恒電機株式会社様にお願いしております。


特徴


  1. 物価変動に合わせて投入コインの枚数、動作時間を
    お客様側で設定が出来る。
  2. マイコン搭載により機能、時間精度も向上しました。
  3. １０円、５０円、１００円、メダルの内１金種専用。
  4. ５００円は特殊仕様として製作可能。（お問い合わせ下さい。）
  5. コイン投入枚数が積算出来ます。（最高２５５迄）
  6. 残時間もしくは残コイン枚数表示。（２桁表示）
  7. 停電対策は万全です。
  8. 半導体により構成されているため、故障がほとんど起こりません。

*動作時間とコイン枚数の変更の詳細

　　　M730A/B-W-D の価格　￥36,300（税込）

注）本製品は防水仕様にはなっておりません。


仕様

M730A/B-W-D(標準品)
電気仕様
入力電圧
 AC100V　50/60Hz共用　±10%
消費電力
 ６VA以下
出力接点容量
 AC110V　7Ａ(COSØ=1) 無電圧接点出力
動作時間
 基本時間単位にて１６段階　(誤差1%）
基本時間単位 １０秒、１分、５分、１０分（その他の時間はお問い合わせ下さい。）
貨幣設定枚数
 1枚〜8枚　
寸法
 H260 X W120 X D135（mm）　レバー部は除く
重量
 2.6kg（コイン重量は除く）

コインタイマーの取り付け方法


コインタイマーは壁に対して垂直・水平に取付けて下さい。（傾斜取付しますと誤動作の原因となります。）

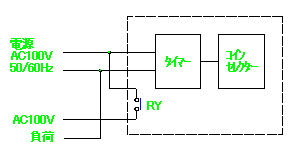

＜結線図＞


弊社では完全受注生産となっておりますので、製品に関するカタログなどはありません。上記以外の外形、及び電気仕様の製品もお受け致します。気軽に問い合わせ下さい。
設計・仕様については予告なく変更する場合があります。
